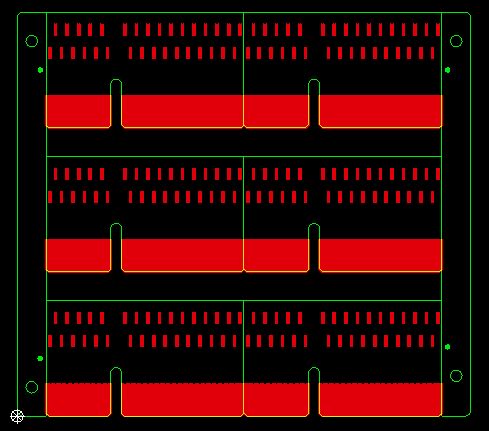

拼版不合理案例详解 PCBA方案板的常见设计陷阱与优化思路

在PCBA（Printed Circuit Board Assembly，印制电路板组件）的制造过程中，合理的拼版设计是提升生产效率、降低制造成本、保证焊接质量的关键环节。由于对制造工艺理解不足或对成本控制考虑不周，许多设计方案中存在着典型的拼版不合理案例。本文将通过几个具体案例，详解PCBA方案板中常见的拼版设计问题，并提出优化思路，为工程师和设计人员提供参考。

案例一：邮票孔设计与V-Cut选择不当

问题描述：
一款尺寸较小的物联网模块板，设计者为了节省板材，采用了非常紧密的“矩阵式”拼版，并全部使用V-Cut（V型槽）进行分割。模块板本身带有较重的屏蔽罩或连接器，在SMT贴片和回流焊后，分板时由于V-Cut连接强度不足，在分板机应力或手工掰板时，导致板块边缘元件（如陶瓷电容、精密晶振）因板弯应力而开裂或焊点损坏。

问题分析：
V-Cut适用于形状规则、元件布局远离分板边缘、且板材较厚的板子。对于小尺寸、有重料或脆弱元件的板子，V-Cut产生的弯曲应力集中，风险极高。

优化方案：
1. 改用邮票孔（Mouse Bites）： 在板与板之间的连接处，采用由一系列小钻孔和保留少量材料构成的“邮票孔”方式。这能在分板时提供更均匀的应力分布，减少对板边元件的冲击。
2. 增加工艺边并采用“邮票孔+V-Cut”组合： 为拼版增加额外的工艺边，将V-Cut开在工艺边上，而板与板之间采用邮票孔连接。分板时先沿V-Cut分离整板与工艺边，再通过邮票孔分离单板，实现两步分板，应力更可控。
3. 调整拼版布局： 适当增加板与板之间的间距，确保脆弱元件距离分板边缘至少3-5mm以上。

案例二：工艺边设计缺失或不足

问题描述：
一个异形板（如圆形或带有不规则凸出部分的板子）为了追求材料利用率，未添加任何工艺边，或只添加了宽度不足（如<3mm）的工艺边。导致在SMT产线上，传送轨道的夹爪无法稳定夹持板边，板子在回流焊炉中传送时发生抖动、偏移，甚至掉落，造成焊接不良、炉内污染等严重问题。

问题分析：
SMT自动化设备（印刷机、贴片机、回流焊炉）均依赖板边进行定位和传送。无足够工艺边的异形板无法满足自动化生产的基本要求。

优化方案：
1. 必须添加标准宽度工艺边： 通常，单边工艺边宽度不应小于5mm（高端设备要求可能更宽），且平行于传送方向的两条边必须都有有效夹持边。
2. 异形板采用“假件”或“连接桥”拼版： 通过添加额外的辅助连接材料（“假件”），将不规则的边缘连接成一个规整的长方形外框，形成有效的工艺边。此部分在最终分板时移除。
3. 在工艺边上合理布置定位孔、光学定位点（Fiducial Mark）和拼版基准点： 确保机器视觉系统能够准确识别定位。

案例三：拼版方向与元件布局冲突

问题描述：
一个拼版中包含了多个相同的子板，但子板上的高元件（如电解电容、电感）或精密连接器布局在靠近拼版连接桥的位置。当采用波峰焊进行焊接时，高元件会形成“阴影效应”，阻挡焊料流向其后面的焊盘，导致连锡或虚焊。在过回流焊时，板子边缘（连接桥处）和中心的热容量不同，若高吸热元件集中在边缘，容易导致边缘与中心温差过大，产生焊接冷点或过热。

问题分析：
拼版不仅是物理连接，还需要考虑热场和焊料流动场的均匀性。元件布局需要与拼版结构、焊接工艺协同设计。

优化方案：
1. 调整拼版方向： 在拼版设计时，使高元件或对热敏感元件的排布方向与波峰焊的焊料流动方向平行，而非垂直，以减少阴影效应。
2. 优化元件在拼版中的位置： 尽量避免将高、大、重的元件放置在拼版的外缘或连接桥附近。应将其向单板中心区域调整。
3. 采用阶梯拼版（Step-up/Step-down Panel）： 如果空间允许，可以考虑将含有极高元件的区域设计成不同的板厚或高度，但这会增加板材成本和加工复杂度，需综合权衡。

案例四：忽略分板后的可制造性

问题描述：
设计者完成了拼版，并考虑了SMT生产，但未充分考虑分板后的后续工序。例如，分板后单板边缘残留有毛刺、锋利的凸起（来自V-Cut或邮票孔），在后续人工插件、装配或测试时容易划伤操作人员或损坏线缆。又或者，拼版方式导致分板后单板的某个边无法放置在治具或测试台上，影响测试和烧录。

问题分析：
PCBA的制造是全流程的，拼版设计需要“瞻前顾后”，从SMT到分板，再到后续组装测试，都需要流畅衔接。

优化方案：
1. 规定分板工艺并设计余量： 明确分板方式（铣刀分板、激光分板、冲压分板等），并在拼版连接处设计适当的间隙和形状，确保分板后边缘光滑，必要时可在图纸上注明“分板后需打磨毛刺”的工艺要求。
2. 考虑测试与装配定位： 在单板设计时，就应预留测试定位孔或装配基准边。在拼版时，确保这些特征在分板后不被破坏或易于识别。
3. 进行可制造性设计（DFM）评审： 将拼版图纸提交给PCB板厂和PCBA组装厂进行DFM评审，利用他们的工程经验提前发现潜在问题。

###

不合理的PCBA拼版设计是隐藏在图纸中的成本“黑洞”和质量“陷阱”。它可能导致生产良率下降、设备损耗增加、工时浪费，甚至引发批次性质量风险。优秀的拼版设计，必须在追求材料利用率的综合考量以下因素：
