在PCBA（印刷电路板组装）的设计与制造过程中，DFM（可制造性设计）是确保产品质量、提升生产效率和降低成本的关键环节。一个常见的DFM问题，即过孔与表面贴装器件（SMD）焊盘距离过近，常常导致一系列制造缺陷和可靠性风险。本文将通过一个具体的PCBA方案板案例，详细解析此问题的成因、影响及解决方案。

一、 案例背景与问题描述

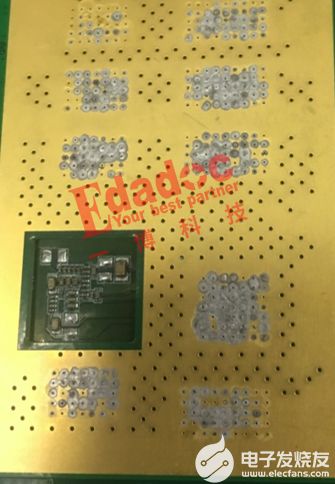

某款消费电子产品的PCBA方案板在试产阶段，于回流焊接后出现了较高的不良率。主要缺陷表现为：部分0402封装的电阻、电容元件存在立碑（墓碑效应）、虚焊或焊锡桥接短路现象。经工程人员对不良板进行仔细检查与测量，并与设计文件比对后，发现问题集中在几个特定的元器件位置。这些元器件的SMD焊盘与相邻的过孔（尤其是未做塞孔处理的通孔）边缘距离过近，设计文件显示其间距仅为0.15mm，远低于PCB制造商和SMT贴装厂工艺能力所要求的安全间距（通常建议不小于0.2mm，对于高密度板也应保证在0.15mm以上且需特别工艺控制）。

二、 问题根源分析

1. 焊锡流失（Steal Solder）： 这是最直接的影响。在回流焊过程中，熔融的焊膏具有流动性。当SMD焊盘旁有过孔且距离极近时，尤其是过孔未做阻焊油墨塞孔或盖油处理，熔融的焊锡会因毛细作用沿着过孔壁被“吸走”，导致SMD焊盘上的焊料量不足。焊料不足无法形成良好的焊点，极易造成元件一端虚焊或开焊，同时另一端因焊料相对过多而产生拉力，最终导致立碑缺陷。

1. 阻焊桥断裂或缺失： PCB制造中，阻焊层（绿油）用于隔离导体，防止短路。当焊盘与过孔距离过近时，两者之间的阻焊桥会变得非常狭窄甚至无法形成。在PCB加工的公差范围内，阻焊桥可能完全缺失，导致焊盘与过孔铜环直接由铜箔相连，或在焊接时焊锡轻易桥接过去造成短路。

1. 散热不均与热应力： 过孔是重要的热通道。在回流焊时，靠近过孔的焊盘区域散热速率可能与另一侧焊盘不同，导致元件两端的焊料不同时熔化和凝固，这种不均匀的热过程是引发立碑和虚焊的重要因素之一。

1. 装配对准误差放大： SMT贴装存在一定的对位精度公差。当焊盘与过孔边缘几乎“挨着”时，即使微小的印刷或贴装偏差，也可能导致锡膏印刷到过孔上，或元件引脚与过孔铜环接触，引发短路或焊接不良。

三、 解决方案与DFM优化建议

针对上述案例，团队采取了以下措施进行设计修正和工艺调整：

1. 设计端根本性修改（首选方案）：

• 增加间距： 在PCB布局阶段，严格遵守DFM间距规则。修改设计，将SMD焊盘与任何非连接性过孔的间距增加到至少0.2mm以上。对于电源或地过孔，可考虑通过稍微缩小焊盘尺寸（在允许范围内）或使用泪滴焊盘来增加间距。

• 过孔处理：

• 阻焊开窗调整： 确保过孔的阻焊开窗小于钻孔孔径，形成有效的阻焊环，防止焊锡流入。

• 塞孔工艺： 对于不得不靠近SMD焊盘的过孔（如信号过孔），指定PCB板厂进行树脂塞孔并表面磨平处理。这能物理上阻止焊料流失，并提供平整的焊接表面。

• 背面盖油： 对于从元件面打穿到背面的过孔，至少在元件面一侧采用盖油处理，将过孔铜环完全覆盖在阻焊层下。

• 优化布局： 重新审视布局，考虑是否可通过微调走线路径，将过孔移至离SMD焊盘更远的位置。

1. 制造工艺临时补偿措施（应急方案）：

• 钢网设计优化： 对于已生产的不合格设计板，可修改钢网。通过缩小该问题焊盘的开孔，或采用分割开孔、内缩开孔的方式，减少锡膏量，以抵消部分焊料被吸走的影响。但这会降低工艺窗口，非长久之计。

• 调整回流焊曲线： 适当降低峰值温度或加快升温速率，缩短液态焊料存在的时间，减少其流动和流失的机会。但这需平衡其他元件的焊接要求。

四、 与预防

本案例清晰地表明，一个看似微小的间距违规——过孔与SMD焊盘过近，会通过焊锡流失、阻焊失效、热不均等多重物理机制，在制造端引发连锁反应，导致焊接缺陷率飙升。

预防此类DFM问题的关键在于：

• 建立并强制执行详细的DFM规则： 在设计规范中明确各类对象（如不同封装SMD焊盘、过孔、测试点等）之间的最小间距，并将规则集成到PCB设计软件的DRC（设计规则检查）工具中，进行自动检查。
• 加强跨部门协作： PCB设计工程师、硬件工程师、PCB制造工程师和SMT工艺工程师应尽早沟通，在方案设计阶段就考虑可制造性约束。
• 利用DFM分析软件： 在投板前，使用专业的DFM分析软件对设计文件进行仿真审查，提前识别包括焊盘-过孔间距在内的各类风险点。

通过从设计源头杜绝此类问题，才能从根本上提升PCBA方案板的一次通过率，保障产品可靠性与生产效益。
